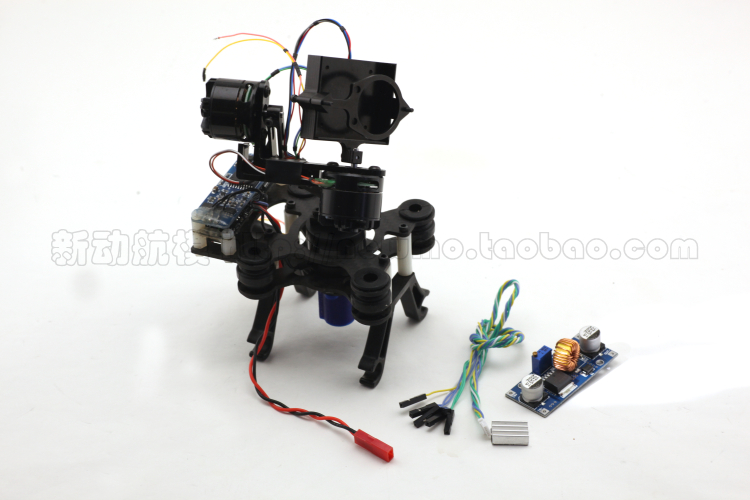

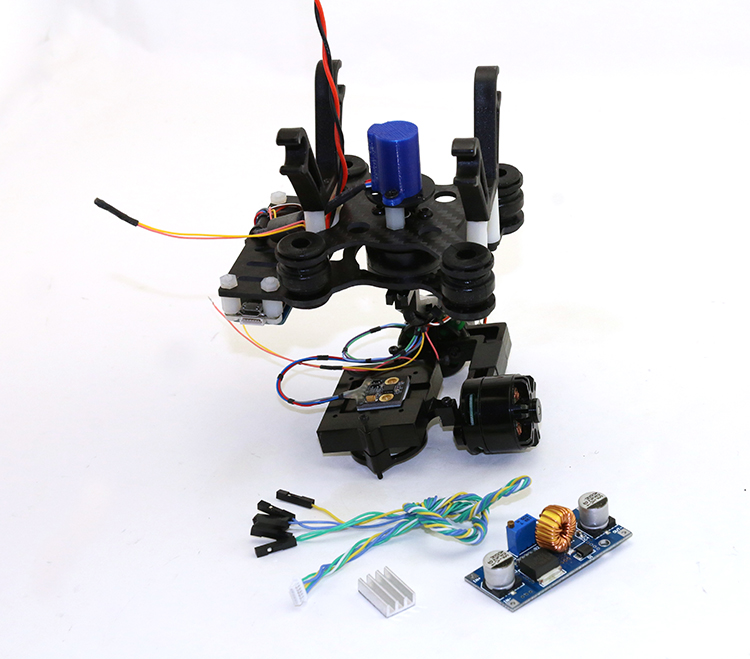

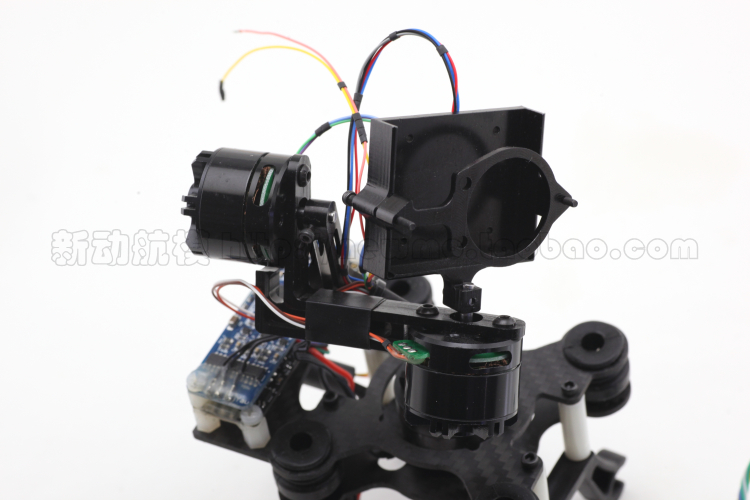

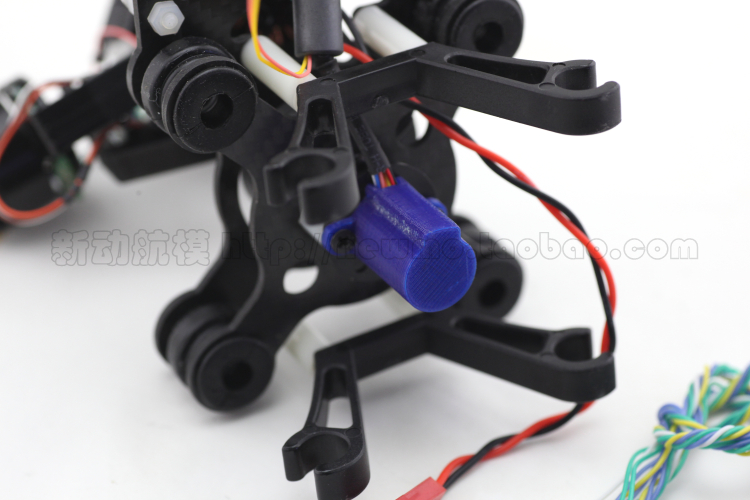

1 G3-3D 是一款针对Gopro 3 / 3+ 设计的三轴云台
2 云台通电必须安装上相机(包含相机电池),否则会照成云台损坏
3 请勿自行改装云台机械结构或去拆解云台

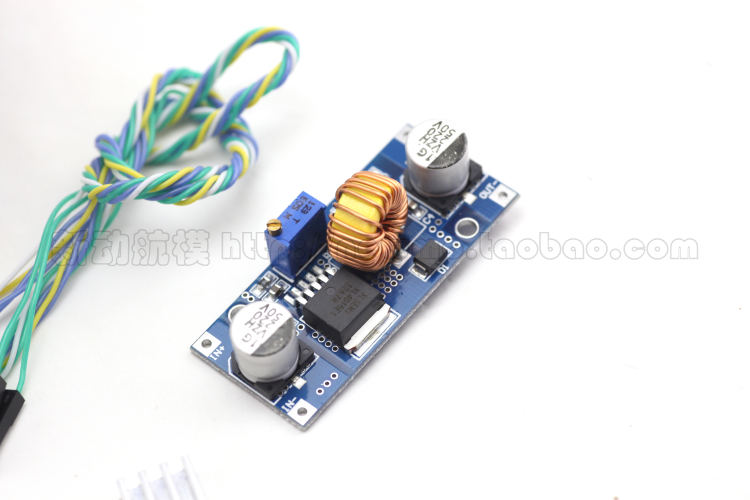

4 云台自带DC-DC 稳压模块可接入 3S – 6S 电池电压11.1 v – 30 v
5 建议初次使用云台时 ,单独给云台供电 , 并检查各信号线是否正确 .
重量:520g


     工作模式
1 锁头模式,机身旋转云台保持固定方向不跟随机身旋转
2 跟随模式,机身旋转超过5度云台慢跟随旋转

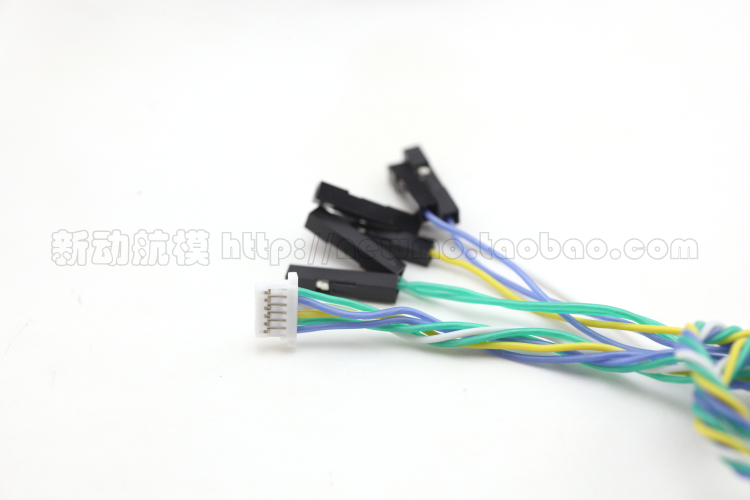

控制板定义接口
5V 云台控制板输出5V电压
GND   云台地线接口
A0     云台俯仰
A1     云台横滚
A2     指令切换,注(此通道接到遥控器对应的2段开关,切换云台跟随模式和锁头模式)
A3     云台旋转

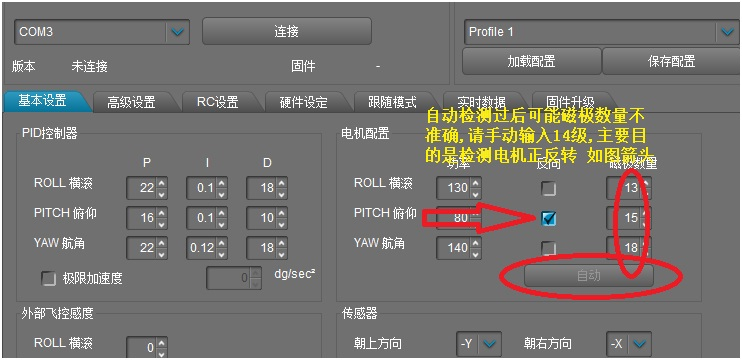

JKG3-3D 刷写云台参数操作步骤:

1 装好JAVE 虚拟机软件在装云台控制板驱动
2 给云台单独通电 ,在接USB调参口 (先通电在接USB)
3 打开调参软件选择端口,点连接且保证已正常连接上

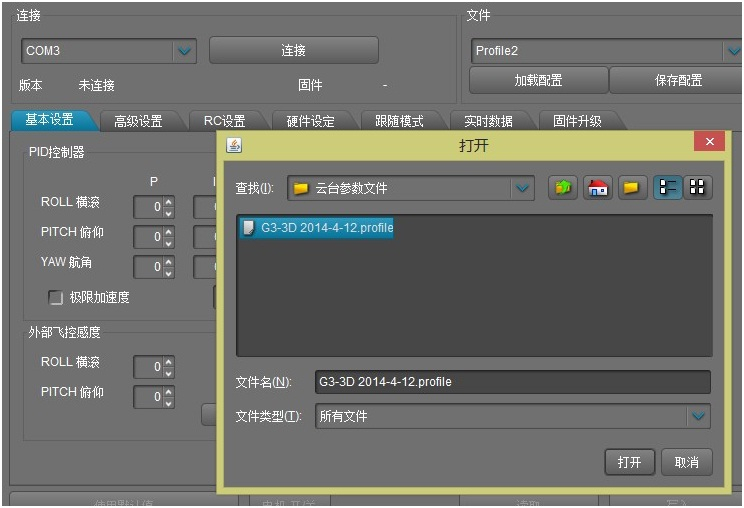

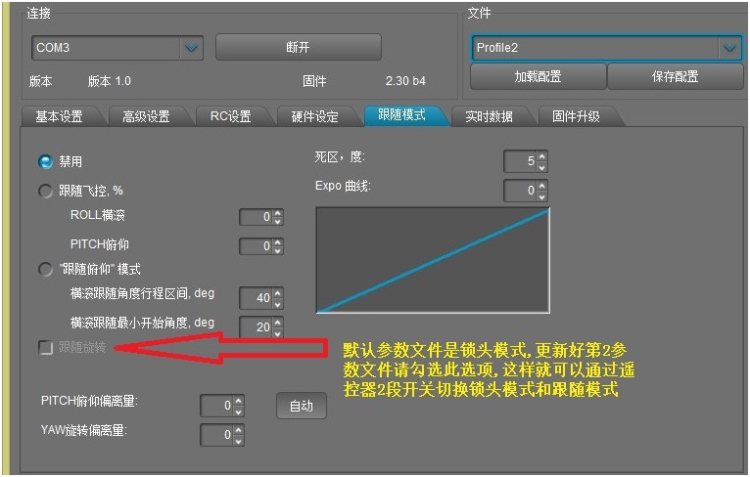

4 点加载 ,找到云台参数文件选择后并点写入 ,在选着参数2文件重复此操作,在进入高级设置钩上跟随旋转设置 .

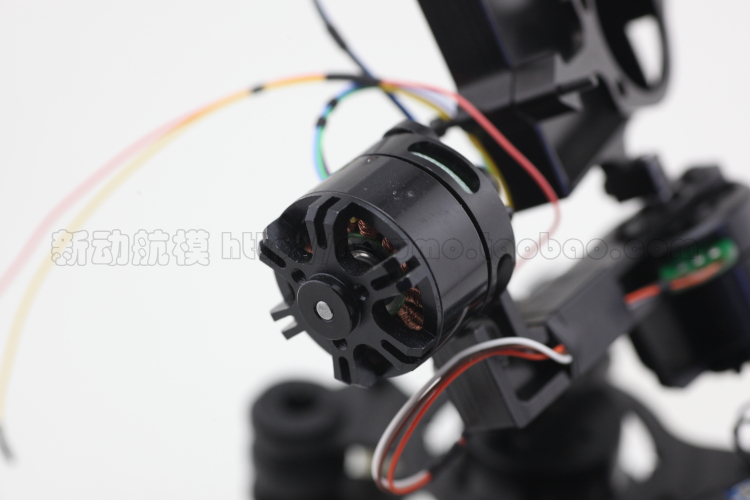

5 刷好参数后在点电机自动查找正反向一段时候后云台自动查找正反向,结束后在把电机磁极写对,横滚14极/俯仰14极/旋转14极. ( 参数2重复此操作 )
6 拔掉USB 口断开外部电源 .



JKG3-3D 更新云台固件的注意事项:

1下载调参软件以及固件
2 连接云台控制板选对COM口不必点连接

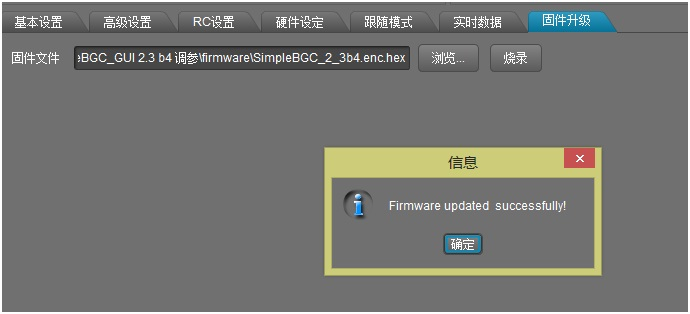

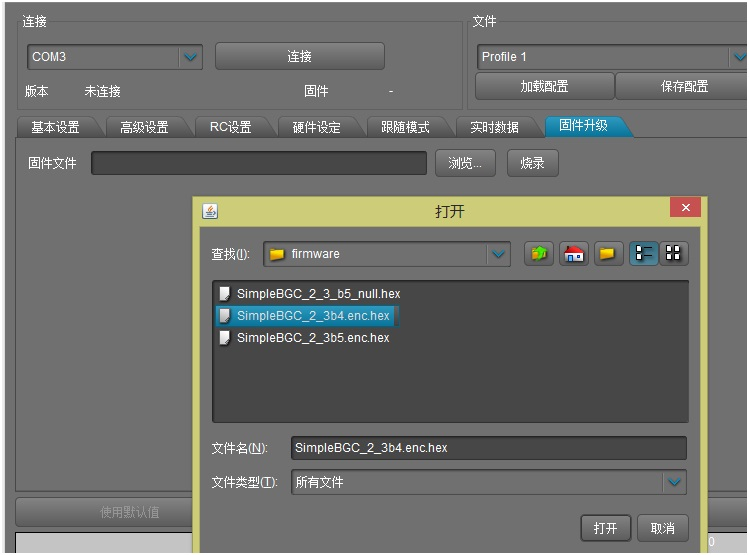

3 选到软件固件升级选项浏览选定固件点烧写即可

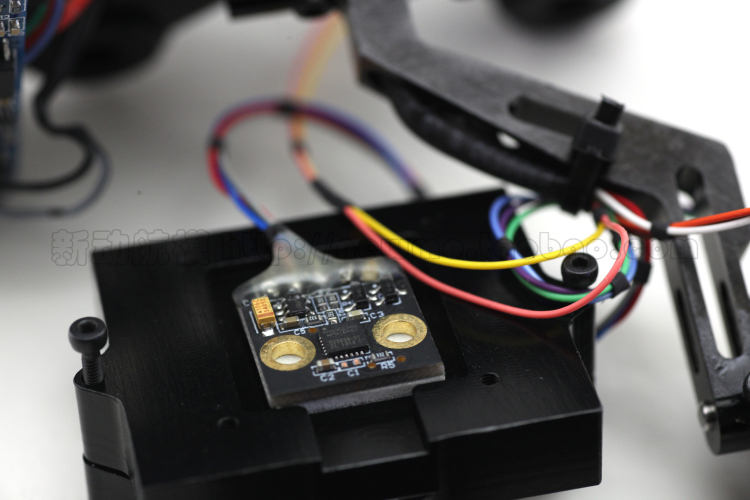

4 刷完参数请把电机功率填为0 ,在选定云台参数加载进去 , 写入后重做传感器6面校准.





购买链接:https://item.taobao.com/item.htm ... amp;id=564151808430
